路面軌道
LUNA製路面軌道(HO、軌間16.5mm)
敷石タイプ・アスファルトタイプがございます。軌間12mmもございます。下記コードは敷石タイプ・軌間16.5mmです。アスファルトタイプ、軌間12mmにつきましてはお問い合わせください。

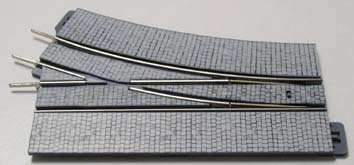

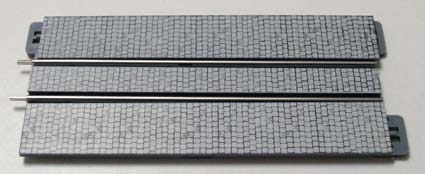

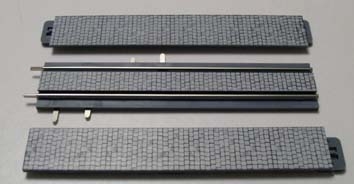

敷石(内側、中央、外側)の3種と線路、地面固定用パーツ、ジョイナーがセットになっています。給電は中央写真のように線路両側にとびだしている金属板にハンダ付け等をします。
(注1)ジョイナーは一部切断して長さを調整する必要があります。または、L87971をご購入ください。
以下、製品構成が変更されております。追って内容を修正いたします。
内容 | 略称 | コード |
カーブR204mm45°(注1) | PK2 | L87571 |
カーブR250mm45°(注1) | K2 | L87566 |
複線カーブR250,204mm45°(注1) | DK2 | L87576 |
直線 単線 105.6mm | A1 | L87511 |
直線 単線 211.2mm | A2 | L87506 |
直線 単線 316.8mm | A3 | L87501 |
直線 単線 46mm | GB | L87561 |
直線 複線 105.6mm | Z1 | T87526 |
直線 複線 211.2mm | Z2 | L87521 |
直線 複線 316.8mm | Z3 | L87516 |
ポイントR250 45°左 長さ316.8mm | W Li | L87581 |
ポイントR250 45°右 長さ316.8mm | W re | L87586 |
ポイントR204 45°左 長さ316.8mm | PW Li | L87591 |
ポイントR204 45°右 長さ316.8mm | PW re | L87596 |
ポイント・ジャンクション・左 線路間隔46mm、長さ422.4mm | A Li | L87611 |
ポイント・ジャンクション・右 線路間隔46mm、長さ422.4mm | A re | L87616 |
ポイント・片渡り・左 線路間隔46mm、長さ422.4mm | GW Li | L87601 |
ポイント・片渡り・右 線路間隔46mm、長さ422.4mm | GW re | L87606 |
ポイント・3線 車庫用 | D3 | L87631 |
90°クロス 長さ 46mm | K | L87721 |
直線+曲線 左 R250mm45°直線長さ183.2mm+46mm | GB li | L87746 |
直線+曲線 右 R250mm45°直線長さ183.2mm+46mm | GB re | L87751 |
複線用ポイント R250mm45° 右 直線部長さ 316.8mm | DAW Li | L87686 |
複線用ポイント R250mm45° 左 直線部長さ 316.8mm | DAW re | L87681 |
複線用2線分岐 | D4 | L87636 |
レールジョイナー長 直線用 10個入 | L87970 | |
レールジョイナー短長 曲線・ポイント用 10個入 | L87971 | |
絶縁ジョイナー 10個入 | L87972 | |
ポイントマシン 地面下設置タイプ | L86110 | |
参考図書:「Stadt Bahn」 都市のレイアウト。LUNA製路面軌道使用のセクションも紹介。 |
MB12086806 |
レイアウト案

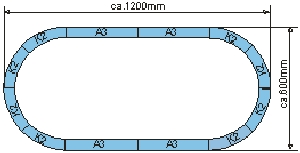

A3 (直線 316.8 mm), 8 x K2 (曲線 R250 mm, 45°)

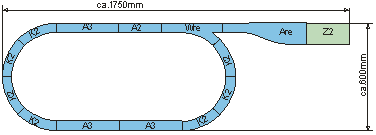

3 x A3 (直線 316.8 mm)
2 x A2 (直線 211.2 mm)
7 x K2 (曲線 R250 45°)
1 x Wre (ポイント 右)
1 x Are (ジャンクション 右)
1 x Z2 (直線 複線 211.2 mm)

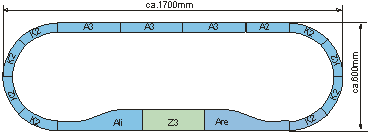

3 x A3 (直線 316.8 mm)
1 x A2 (直線 211.2 mm)
8 x K2 (曲線 R250 45°)
1 x Ali (ジャンクション 左)
1 x Are (ジャンクション 右)
1 x Z3 (直線 複線 316.8 mm)

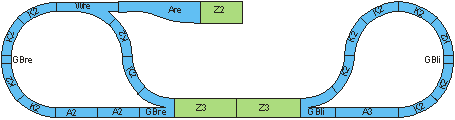

4 x Z3 (直線 複線 316.8 mm)
8 x DK2 (曲線 複線 R250/204 45°)
1 x A3 (直線 316.8 mm)
2 x A2 (直線 211.2 mm)
13 x K2 (曲線 R250 45°)
1 x Wre (ポイント 右 R250)
1 x Are (ジャンクション 右)
1 x Z2 (直線 複線 211.2 mm)
1 x GBli (直線+曲線R250 左)
1 x GBre (直線+曲線R250 右)

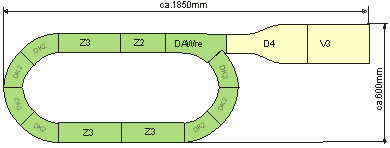

2 x Z3 (直線 複線 316.8 mm)
3 x Z3 (直線 復縁 316.8 mm)
1 x Z2 (直線 複線 211.2 mm)
7 x DK2 (曲線 複線 R250/204 45°)
1 x DAWre (複線ポイント 右)
1 x D4 (複線用2線分岐)
1 x V3 (直線 4線 316.8 mm)

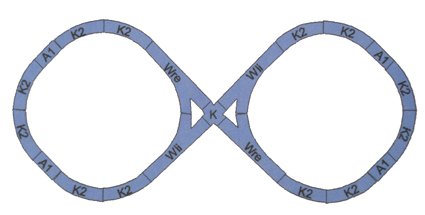

4 x A1 (直線 105.6 mm)
12 x K2 (曲線 R250 45°)
2 x Wre (ポイント 右)
2 x Wli (ポイント 左)
1 x K (クロス 90°)

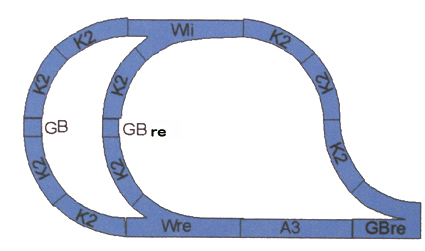

1 x A3 (直線 316.8 mm)
8 x K2 (曲線 R250 45°)
1 x Wre (ポイント 右)
1 x Wli (ポイント 左)
1 x GB(直線 46mm)
1 x GBre (直線+曲線R250 右)
